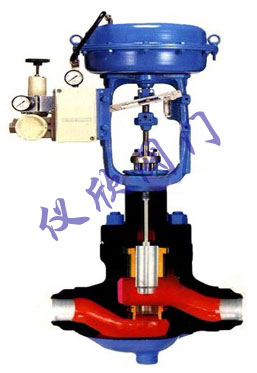

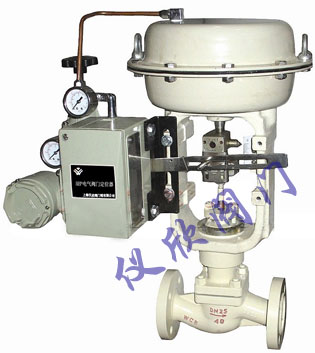

HLS小口徑單座調節閥 結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。 調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大,產品符合GB/T4213-92。
 |
 |
| HLS小口徑單座調節閥 | HLS小口徑單座調節閥 |
型式：直通單座鑄造球型閥
公稱通徑：20、25mm
公稱壓力：ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料。
閥內組件
閥芯型式：單座柱塞型閥芯。
流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型式：LHA多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa
供氣壓力：140～400kPa
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能
泄漏量
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%， 不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%， 不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
高精度的流量特性曲線（Cv=0.4～14）
 |
 |
| 等百分比特性(%CF金屬閥座) | 線性特性(LCF金屬閥座) |
柱塞型閥芯的流量特性曲線 （Cv=0.4～14）
 |
 |
| 等百分比特性(%TF軟閥座) | 線性特性(LTF軟閥座) |
柱塞型閥芯的流量特性曲線 （Cv=0.01～0.25）
 |
 |
| 等百分比特性(%CF金屬閥座、%TF軟閥座) | 線性特性(LCF金屬閥座、LTF軟閥座) |
| 執行機構 | H | φB | C | E |  |
|||
|---|---|---|---|---|---|---|---|---|
| 常溫型P | 伸長Ⅰ型E1 | 伸長Ⅱ型E2I | 伸長Ⅱ型E2W | |||||
| LHA1D、R | 375 | 525 | 685 | 900 | 218 | 230 | 40 | |
| LHA2D、R | 450 | 600 | 760 | 975 | 267 | 281 | 40 | |
注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
