自力式壓力調節閥

一、自力式壓力調節閥 概述

ZZYP自力式壓力調節閥一種無需外加能源，利用被調節介質自身壓力變化來進行自動調節的閥門，是根據力學原理將被控介質引入執行機構產生力作用推動，控制閥芯元件上下位移達到自動調節，閥前或閥后恒壓或減壓的節能型產品。自力式壓力調節閥最大的特點是能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整。采用快開流量特性，動作靈敏、密封性能好，廣泛應用于石油、化工、電站、輕工、印染等各種工業設備中氣體、液體、蒸汽等介質壓力的自動控制。

自力式壓力調節閥	自力式壓力調節閥尺寸圖

二、自力式壓力調節閥 主要零件材料

材料代號		C（WCB）	P（304）	R（316）
主要 零件	閥體	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	閥桿	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
	膜蓋	A3、A4鋼涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	彈簧	60Si2Mn
	導向套	HPb59-1

三、自力式壓力調節閥 主要技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv
額定行程		8		10		14	20		25	40		50
允許壓差（MPa）		2.5		2.0			1.6			1.0
公稱壓力（MPa）		1.6　4.0　6.4
流量特性		快開
壓力調節范圍（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800　780～900、880～1000、600～1500、1000～2500
調節精度（%）		±5
工作溫度℃		液體≤120；氣體≤80；帶冷凝器和散熱片≤350（適用于高溫工況）
適用介質		執水、氣體、蒸汽、低粘度介質
允許泄漏量	硬密封（L/h）	單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級
	軟密封（ml/min）	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75
減壓比	最大	10
	最小	1.25

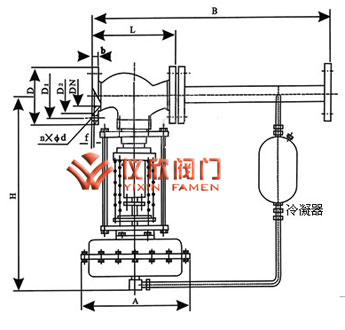

四、自力式壓力調節閥 外形連接尺寸

公稱通徑(DN)			20	25	32		40	50	65	80	100	125	150	200
L		PN16、40	150	160	180		200	230	290	310	350	400	480	600
		PN64	230	230	260		260	300	340	380	430	500	550	650
B			383		512			603	862		1023	1380		1800
H	壓力 調節 范圍 MPa	15～140	475		520			540	710		780	840	880	915
		130～300	455		500			520	690		760	800	870	880
		280～500	450		490			510	680		750	790	860	870
		480～1000	445		480				670		740	780	850	860
		600～1500	445		570			600	820		890	950		1000
		1000～2500	445		570			600	820		890	950		1000
A	壓力 調節 范圍 MPa	15～140	φ280		φ308
		130～300	φ230
		280～1000	φ176						φ194			φ280
		600～2500	φ85			φ96
導壓管接口螺紋			M16×15

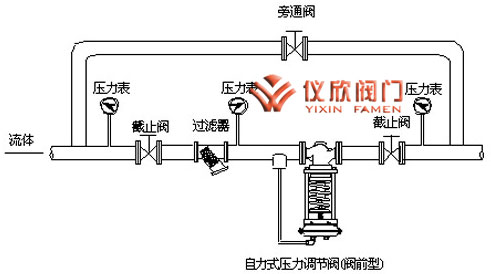

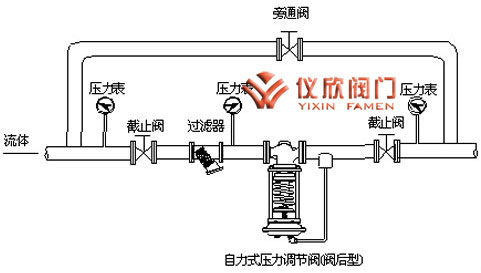

五、自力式壓力調節閥 安裝典型

訂貨須知：
⒈自力式調節閥valve產品型號與名稱⒉自力式調節閥valve公稱通徑DN⒊自力式調節閥valve連接形式⒋自力式調節閥valve公稱壓力和壓差⒌自力式調節閥valve額定流量系數KV⒍自力式調節閥valve流量特性⒎自力式調節閥valve適用溫度⒏自力式調節閥valve閥體和閥內組件材料⒐自力式調節閥valve電源電壓和控制信號⒑自力式調節閥valve是否帶附件以便為您正確選型。
