電動閥門氣動閥門自力式調節閥手動閥門
ZBSF系列全不銹鋼電磁閥工業過程自動化控制系統用的執行器.它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織,印刷,化工,塑料,橡膠,制藥,食品,建材,機械,電器,表面處理等生產和拉研部門以及浴室,食堂,空調等人們?nèi)粘Ｉ钤O(shè)施中.ZBSF-Y系列電磁閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制.ZBSF系列電磁閥主要用于腐蝕氣體,超凈氣等氣體介質控制。
 |
 |

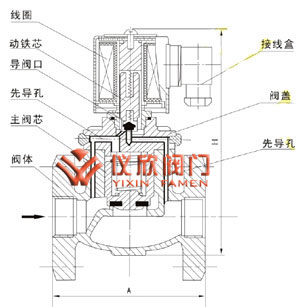

ZBSF不銹鋼電磁閥 | ZBSF不銹鋼電磁閥結構圖 |
本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。
工作介質 腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y：
液體用ZBSF-2：氣體用ZBSF-2Y
介質溫度(℃) ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃
公稱壓力(Mpa) 1.6
工作壓力(Mpa) 0 - 1.6
電源電壓 AC220V,其余規格可作特殊訂貨
額定流量系數(KV) 按JB/T352-94規定
泄漏量(m1/min) 按JB/T352-94.F規定
公稱通徑 10 15 20 25 32 40 50
功耗(AV AC≤70VA AC≤70VA
 |
 |

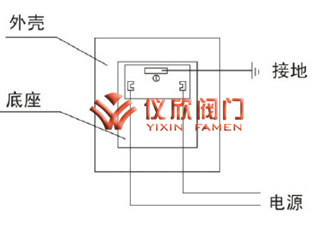

ZBSF不銹鋼電磁閥接線圖 | ZBSF不銹鋼電磁閥外型尺寸圖 |
型號規格 |
通徑DN [mm] |
工作壓力 [bar] |
Kv值 [m3/h] |
外形尺寸［mm］ | 法蘭尺寸［mm］ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G | L | H | D | D1 | D2 | b | f | n-d | ||||
| ZBSF10 | 10 | B10級：0～10 B16級：0～16 B8級：0～8（常開） BG0級：-1～0(真空) 25級：0～25（特制） |
1.8 | 3/8〃 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4 -ф14 |
| ZBSF15 | 15 | 2.8 | 1/2〃 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4 -ф14 | |
| ZBSF20 | 20 | 5.5 | 3/4〃 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4 -ф14 | |
| ZBSF25 | 25 | 10 | 1〃 | 160 | 153 | 115 | 85 | 65 | 16 | 3 | 4 -ф14 | |
| ZBSF32 | 32 | 15 | 1 1/4〃 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4 -ф18 | |
| ZBSF40 | 40 | 20 | 1 1/2〃 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4 -ф18 | |
| ZBSF50 | 50 | 30 | 2〃 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4 -ф18 | |
