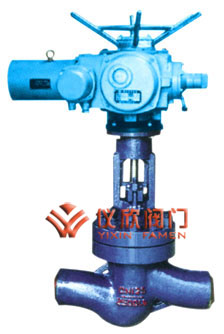

電動焊接截止閥由截止閥與Z型多回轉電動執行器組成，電動焊接截止閥接受380VAC的電壓即可實現遠程開關操作，另外需要調節可以配電動調節型執行器。截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，一般不作調節和節流。
 |
 |
電動焊接截止閥 | 電動防爆焊接截止閥 |
| 設計與制造 | 結構長度 | 壓力-溫度 | 試驗-檢驗 |
|---|---|---|---|
| E101 JB/T3595 DL/T531 |
E101 JB2766 GB/T15188.1 |
E101 JB/T3595 |
E101 JB/T9092 |
| 型號 | 公稱壓力 | 強度試驗 (MPa) | 密封試驗 (MPa) | 適用溫度℃ | 適用介質 |
|---|---|---|---|---|---|
| J61Y-250I J961Y-250I |
25.O | 37.5 | 27.5 | ≤550 | 水、蒸汽、油品 |
| J61Y-320I J961Y-320I |
32.0 | 48.0 | 35.2 | ||
| J61Y-P54100V J961Y-P54100V |
P54100V | 30.0 | 11.0 | ≤540 | |
| J61Y-P64140V J961Y-P64140V |
P54100V | 42.0 | 15.4 | ||
| J61Y-P57170V J961Y-P67170V |
P57170V | 63.0 | 18.7 | ≤570 |
| 閥體 | 閥蓋 | 支架 | 閥桿 | 密封環 | 填料 | 閥桿螺母 |
|---|---|---|---|---|---|---|
| WCB 25 |
WCB 25 |
WCB 25 |
2Cr13 | 增強柔性石墨 | 增強柔性石墨 | ZCu1A110Fe3 |
| WC6 12Cr1MoV |
WC6 12Cr1MoV |
WC6 25 |
38CrMoV 20Cr2MoV |
|||
| WC9 12Cr1MoV |
WC9 12Cr1MoV |
WC9 25 |
38CrMoV 20Cr2MoV |
 |
 |

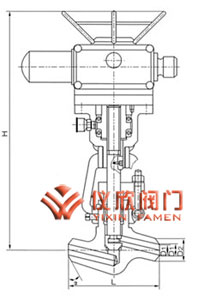

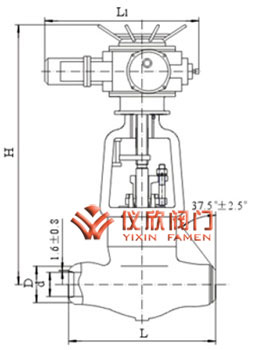

電動焊接截止閥結構尺寸圖 | 電動焊接截止閥外型尺寸圖 |
| 型號 | DN | d | L | L1 | L2 | H | 電裝型號 |
|---|---|---|---|---|---|---|---|
| J961Y-250 | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 |
| 25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
| 32 | 26 | 180 | 363 | 197 | 606 | DZW15 | |
| 40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
| 50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
| 65 | 56 | 340 | 473 | 277 | 1060 | DZW45 | |
| 80 | 80 | 390 | 526 | 283 | 1280 | DZW90 | |
| 100 | 84 | 480 | 526 | 283 | 1290 | DZW90 | |
| J961Y-320 | 20 | 19 | 150 | 363 | 197 | 276 | DZW15 |
| 25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
| 32 | 26 | 180 | 363 | 197 | 606 | DZW15 | |
| 40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
| 50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
| 65 | 60 | 470 | 526 | 283 | 1140 | DZW90 | |
| 80 | 80 | 570 | 526 | 283 | 1350 | DZW120 | |
| 100 | 96 | 660 | 554 | 609 | 1500 | DZW180 | |
| J961Y-P57170V | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 |
| 25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
| 32 | 26 | 180 | 363 | 197 | 606 | DZWl5 | |
| 40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
| 50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
| 65 | 60 | 762 | 526 | 283 | 1543 | DZW90 | |
| 80 | 74 | 864 | 526 | 283 | 1790 | DZWl20 | |
| 100 | 88 | 965 | 554 | 309 | 1890 | DZWl80 |
