3810L(3810LX)型系列直行程全電子式電動執行器，是以AC220單相交流電源作為驅動電源，直接接受來自DCS、PLC系統或調節儀表操作器的DC4～20mA、DC0～10mA或DC1～5V控制信號來運轉的全電子執行機構。電子式控制單元采用最先進的混合集成電路，被設計成匣子形狀，包含完整的保護功能，可現場控制或遠程控制，并用樹脂澆鑄密封。驅動電機采用AC可逆電機，反饋量檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性經濟類型產品。該執行機構幾乎具備了調節本身所需求的各種動作變換功能以及開度信號功能和手動功能等。
 |
 |

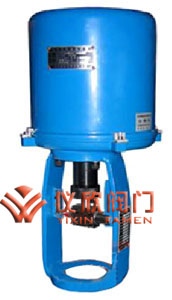

3810L直行程電子式電動執行器 | 3810LX防爆型直行程電子式電動執行器 |
1、執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件─控制器，采用最先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6、用狀態選擇開關可以設定（正、反動作）。
7、用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶傳動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
| 電源電壓 | AC220±10%，50HZ。 |
|---|---|
| 耗電功率（額定負載時） | 規格A型執行器 50VA；規格B型執行器 150VA；規格C型執行器 220VA |
| 輸入信號 | DC4～20mA或 |
| 輸出信號 | DC4～20mA（負載電阻500Ω以下）或DC1～5V |
| 控制精度 | 基本誤差：±1% ；回差≤1% ；死區≤1% |
| 工作行程調整范圍 | “零點”±25%；“行程”20%～100% |
| 防護等級 | IP55 |
| 隔爆等級 | Exd II BT4 |
| 過載保護 | 規格A、B型執行器可任選，規格C型系列執行器必配 |
| 型號 | 額定輸出力N | 速度mm/s | 最大行程 |
|---|---|---|---|
| 381LSA-08 381LXA-08 |
800 800 |
4.2 4.2 |
0-30 |
| 381LSA-20 381LXA-20 |
2000 2000 |
2.1 2.1 |
|
| 381LSB-30 381LXB-30 |
3000 3000 |
3.5 3.5 |
0-60 |
| 381LSB-50 381LXB-50 |
5000 5000 |
1.7 1.7 |
|
| 381LSC-65 381LXC-65 |
6500 6500 |
2.8 2.8 |
0-100 |
| 381LSC-99 381LXC-99 |
10000 10000 |
2.0 2.0 |
|
| 381LSC-160 381LXC-160 |
16000 16000 |
1.0 1.0 |
| 環境條件 | 普通型（S型）執行器 | 隔爆型（X型）執行器 |
|---|---|---|
| 環境溫度 | 無空間加熱器-10℃～60℃ | -10℃～40℃ |
| 有空間加熱器-35℃～60℃ | ||
| 相對濕度 | 95%以下 | 45%～85% |
| 環境氣體 | 無腐蝕性氣體 | |
| 機械振動 | 1.5g以下 | |
