SKJ系列電動執行器是新一代的機電一體化產品，由單片微處理器和外圍芯片組成控制單元，接受標準信號，經CPU運算處理后，直接帶動調節閥位移的執行機構。
執行機構各安裝尺寸及力矩達到原標準型號一致，用戶不需另外設計尺寸。廣泛應用于發電、冶金、石油、化工、輕工等。
特點
●僅需配上輸入信號線及單相交流電源，即可控制運轉。無需配伺服放大器
●調節無需開蓋，通過操作面板就可以實現，操作簡單易懂
●采用4位高亮度LED數碼管，可以準確而又清晰顯示運行狀態及報警信息
●控制過程中設有斷信號設定功能
●位置發送器采用齒輪式傳動，確保限位可靠準確
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
型號編制說明：SKJ-210 SK：機電一體化型J：角行程210：輸出力矩
 |
 |

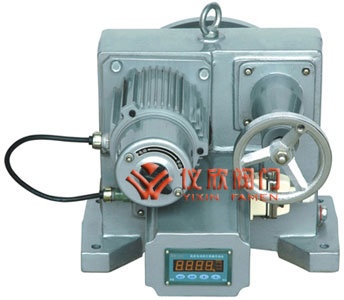

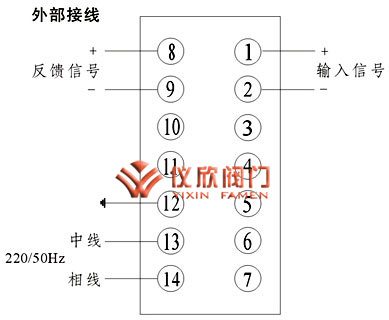

| SKJ系列電動執行器 | SKJ系列電動執行器外部接線圖 |
| 項目名稱SKJ標準型 | ||
|---|---|---|
| 控制機構 | 輸入信號 | 4～20mAdc：0～10VDC；1～5VDC；低電平開關量 |
| 反饋信號 | 4～20mAdc | |
| 死區 | 0.4％～3％ | |
| 基本誤差 | ±2.5％ | |
| 回差 | 41.5％ | |
| 限位 | 開側，閉側 | |
| 開度檢測 | 精密導電塑料電位器 | |
| 動力 | 動力 | 220V，50Hz |
| 驅動電機 | 伺服電機 | |
| 附屬機構 | 加熱器 | 選擇件 |
| 手動機構 | 手輪 | |
| 安裝條件 |
環境溫度 | 無加熱器一25~C-+70~C |
| 相對濕度 | <95％ | |
| 環境氣體 | 無腐蝕性氣體 | |
| 接線口 | 十四線插頭 | |
| 防護等級 | ||
| 型號 | 出軸轉距 Nm | 額定轉角 | 全行程時間 S | 額定電流 A | 質量 Kg |
|---|---|---|---|---|---|
| SKJ-210 | 100 | 90° | 100±20% | 0.5 | 31 |
| SKJ-310 | 250 | 90° | 100±20% | 0.65 | 48 |
| SKJ-410 | 600 | 90° | 100±20% | 1.5 | 85 |
| SKJ-510 | 1600 | 90° | 100±20% | 2.5 | 125 |
| SKJ-610 | 4000 | 90° | 100±20% | 4.5 | 130 |
| SKJ-710 | 6000 | 90° | 100±20% | 8 | 145 |
