高溫高壓電站截止閥

一、高溫高壓電站截止閥 結構特點

1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為4.閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，密封面6.閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
7.閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
8.電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構。除就地操作外，還可進行遠距離操作。

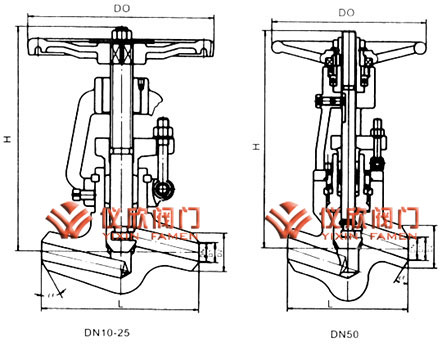

高溫高壓電站截止閥	高溫高壓電站截止閥尺寸圖

二、高溫高壓電站截止閥 主要用途

磅級高溫高壓電站截止閥適用于ANSI Class1500～3500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

三、高溫高壓電站截止閥 設計標準

設計與制造：ANSI B16.34 E101
結構長度：ANSI B16.10 E101
壓力溫度等級：ANSI B16.34 E101
試驗與檢驗：API598 E101

四、高溫高壓電站截止閥 主要零件材料

閥 體	WCB	WC1	WC6	WC9
閥 蓋	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
支 架	WCB	WCB	WCB	WCB
		WC1	WC6	WC9
閥 瓣	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
閥 桿	25Cr2MoV	25Cr2MoV	20Cr1Mo1V1A	20Cr1Mo1V1A
閥 座	25	15Cr1MoA	12Cr1MoVA	12Cr1MoVA
密封環	增強柔性石墨
填 料	增強柔性石墨
閥桿螺母	ZCuA110Fe3
