真空截止閥

一、真空截止閥 結構特點及用途

1、真空截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2、真空截止閥密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3、真空截止閥結構簡單、緊湊、檢修方便，使用壽命長。
4、真空截止閥閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5、真空截止閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

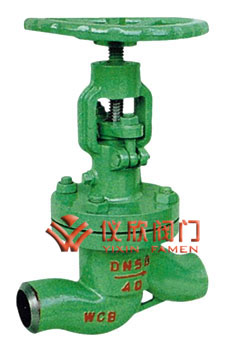

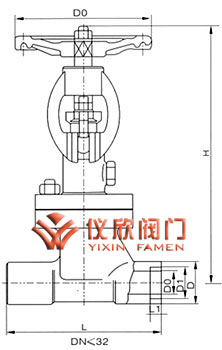

真空截止閥	真空截止閥尺寸圖

二、真空截止閥 主要性能規范

產品類型	殼體強度試驗/MPa	上密封試驗/MPa	密封試驗/MPa	適用介質	適用溫度/℃
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空氣	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空氣	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

三、真空截止閥 主要零件材料

零件名稱	閥體、閥	閥桿	閥瓣	密封面	閥桿螺母	填料	緊固件
NKJ61H-C型	25或WCB	鉻不銹	鉻不銹鋼	H：合金鋼	鋁青銅	膨脹復合石墨	優質碳鋼
NKJ61Y-l型	鉻鉬鋼	20CrlM01vA 或38CrMoAlA	12CrlMo 1VA	Y：硬質合金			鉻鉬鋼

四、真空截止閥 主要尺寸及重量

公稱通徑	公稱壓力	主要外形尺寸和連接尺寸/mm
		L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37o30'	200
40		200	320	55	40	-	-	37o30'	240
50		230	365	64	48	-	-	37o30'	320
65		290	41O	82	66	-	-	37o30'	300
80		31O	430	95	78	-	-	37o30'	300
100		350	470	117	1OO	-	-	37o30'	350
125		400	500	143	126	-	-	37o30'	350
150		480	533	167	150	-	-	37o30'	400
1O	6.4	130	245	36	1O	18.4	1O	-	120
15		130	245	36	15	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37o30'	200
40		200	320	55	39	-	-	37o30'	240
50		230	365	64	48	-	-	37o30'	320
65		290	41O	82	65	-	-	37o30'	320
80		31O	430	95	76	-	-	37o30'	360
100		350	470	117	98	-	-	37o30'	400
125		480	500	143	123	-	-	37o30'	400
150		480	533	167	148	-	-	37o30'	500
1O	10.O	130	245	36	1O	18.4	1O	-	120
15		130	245	36	14	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37o30'	200
40		200	320	55	38	-	-	37o30'	240
50		230	355	64	48	-	-	37o30'	320
65		290	41O	82	63	-	-	37o30'	320
80		31O	430	95	74	-	-	37o30'	360
1OO		350	470	117	97	-	-	37o30'	400
125		400	500	143	123	-	-	37o30'	400
150		480	533	167	148	-	-	37o30'	500

注：PN4.0(40)閥門允許作為PN1.0(10)、PN1.6(16)、PN2.5(25)壓力級選用
