該氣源處理三聯件包括空氣減壓閥、過濾器、油霧器三大件。其中減壓閥可對氣源進行穩定，使氣源處于恒定狀態，可減少因氣源壓突變時對閥門或執行器等硬件的損傷。過濾器用于對氣源的清潔，可過濾壓縮空氣中的水分，避免水分隨氣體進入裝置。油霧器可對機體運動部件進行潤滑，可以對不方便加潤滑的部件進行潤滑，大大延長機體使用壽命。
 |
 |

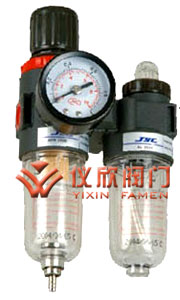

氣源處理三聯件 | 氣源處理三聯件 |
1、安裝時請注意清洗連接管及接頭，避免贓物帶入氣路。
2、安裝時請注意氣體流動方向與本體上箭頭所指方向是否一致，注意接管及接頭牙型是否正確。
3、過濾器、調壓閥給油器的固定：將固定支架的凸槽與本體上凸槽匹配，再固定片及螺絲鎖緊即可。
4、單獨使用調壓閥、調壓過濾器時的固定：旋轉固定環境使之鎖緊附帶的專用固定片即可。
1、本過濾器排水有壓差排水于手動排水兩種方式。手動排水時當水位達到水位濾芯下方水平之前必須排出。
2、壓力調節時，在轉動旋鈕前請先拉起字旋轉，壓下旋轉鈕為定位。順時針扭轉為調高出口壓力，逆時針旋低出口壓力，調節壓力時應逐步均勻地調至所需壓力值，不應一步調節到位。
3、給油器的使用方法：給油器使用JIS K2213輸油機（ISO Vg32或同級用油）。加油量請不要超過杯子八分滿。數字0為油量最小，9為油量最大。自0-9位置不能旋轉，須順時針旋轉。
1、部分零件使用PC材質，禁止接近或在有機劑環境中使用。PC杯清洗請用中性清洗耳恭聽劑。
2、使用壓力請勿超過其使用范圍。
3、當出口風量明顯減少時，應及時更換濾芯
| 型號 | AC1500 | AFC1500 | AC2000 | AFC2000 | |
|---|---|---|---|---|---|
| 工作介質 | 空氣 | ||||
| 接口管徑 | 1/8" | 1/4" | |||
| 濾芯精度 | 40U | ||||
| 使用壓力范圍 | 手動排水：0～9.5kgf/cm2 壓差排水：1.5～9.5kgf/cm2 | ||||
| 最大可調范圍 | 9.5kgf/cm2 | ||||
| 保證耐壓力 | 15.0kgf/cm2 | ||||
| 使用溫度范圍 | 5～60℃ | ||||
| 給水杯容量 | 15CC | ||||
| 給油杯容量 | 25CC | ||||
| 建議潤滑用油 | ISOVG32或同級用油 | ||||
| 重量 | 0.49kg | 0.32kg | 0.49kg | 0.32kg | |
| 構成元件 | 過濾器 | AF1500 | AFR1500 | AF2000 | AFR2000 |
| 減壓閥 | AR1500 | AFR1500 | AR2000 | AFR2000 | |
| 組油器 | AL1500 | AL1500 | AL2000 | AL2000 | |
