液動緊急切斷閥

一、液動緊急切斷閥 概述

本閥是一種安全保護閥，安裝在液化石油氣儲罐站，液相與氣相管路上，與遠距離手搖油泵（SB03-175型）配套使用，利用液壓控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使手搖油泵卸壓，或高溫使易熔合金熔化，而本閥油缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。

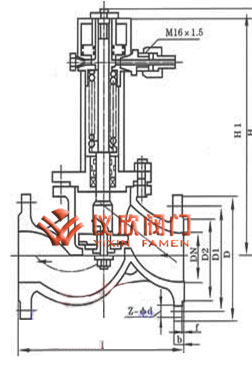

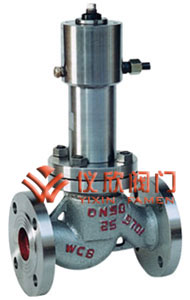

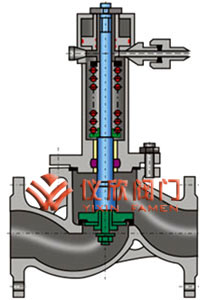

液動緊急切斷閥	液動緊急切斷閥尺寸圖

二、液動緊急切斷閥 工作原理

多只緊急切斷閥利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止油泵損壞本閥不能正常工作，每只緊急切斷閥分別用一只（J23H-40P）針型閥控制。

三、液動緊急切斷閥 主要性能規范

壓力等級	20K 4.0MPa	油缸工作壓力	≤6.0.Mpa
使用溫度	-40~+80℃	油缸使用介質	混合錠子油 ，變壓器油
使用介質	天然氣，液化氣，液氨	熔閉時間	±70℃
關閉時間	≤10秒	油缸開啟壓力	≥2.0MPa

四、液動緊急切斷閥 主要零部件材料

零件名稱	材料
閥體閥蓋	碳素鋼 WCB
油缸， 活塞	鉻不銹鋼
密封圈， O型川	聚四氟乙烯，丁晴橡膠
彈簧	50CrVA（彈簧鋼）

五、液動緊急切斷閥 保管安裝使用注意事項

1、保管時將液動緊急切斷閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。
2、安裝前應將本閥清除干凈，將各螺紋連接處擰緊。
3、液動緊急切斷閥采用止回閥原理，只能單想截?cái)啵惭b時必須注意閥門標志，將要保護的一端作為閥門入口。
4、訂貨須注明法蘭密封面形式，壓力等級及連接標準。

六、液動緊急切斷閥 主要安裝尺寸

DN	L	D	D1	D2	b	f	z-d	H	D0
15	130	95	65	45	16	2	4-*14	215	120
20	150	105	75	55	16	2	4-*14	255	120
25	160	115	85	65	16	2	4-*14	285	120
32	190	135	100	75	18	2	4-*18	300	160
40	200	145	110	85	18	3	4-*18	320	200
50	230	160	125	100	20	3	4-*18	380	240
65	290	180	145	120	22	3	4-*18	420	280
80	310	195	160	135	22	3	4-*18	450	320
100	350	135	190	160	24	3	8-*23	520	360
125	400	270	220	188	28	3	8-*25	558	400
150	480	300	250	218	30	3	8-*25	750	400
200	600	360	310	278	34	3	12-*25	950	450
