100A角型定水位閥

一、100A角型定水位閥 概述

100A角型定水位閥是一種隔膜式調節水箱和水塔液面高度的閥門。閥門由一特殊強化尼龍膜片將其分為上下兩個空室，當液面達到設定位置時，浮球?qū)чy關閉，上腔壓力大于下腔，閥門關閉，即停止供水；當液面下降超過預設位置，浮球?qū)чy開啟，上腔壓力小于下腔壓力，閥門開啟，閥門向池內供水。角型定水位閥安裝方便，可省去管道彎頭，節省安裝空間。該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠，成本低。浮球可隨水池的高度和距度安裝。

100A角型定水位閥	100A角型定水位閥尺寸圖

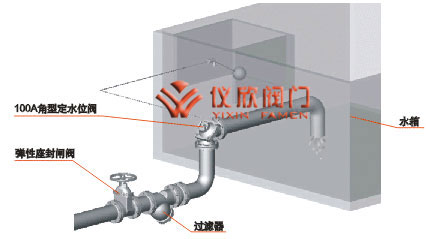

二、100A角型定水位閥　安裝示意圖

三、100A角型定水位閥　主要連接尺寸

公稱通徑 （mm）	尺 寸
	H
50	125
65	145
80	155
100	175
125	200
150	225
200	275
250	325
300	375
