KPF平衡閥是一種具有特殊功能的閥門，其具有良好的流量特性能夠合理分配流量，實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題。由于該閥設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路中及用戶入口裝上適當規格的平衡閥，并用專門的智能儀表進行一次性調試后鎖定，便可將系統的總水量控制在合理范圍內，從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品，最高介質溫度為100℃。
 |
 |

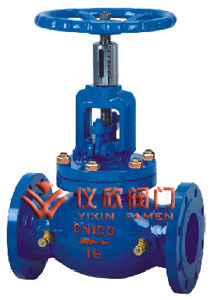

KPF平衡閥 | KPF平衡閥尺寸圖 |
| 零件名稱 | 閥體、閥蓋、 閥瓣、填料壓套 |
閥桿 密封圈 |
閥桿螺母 | 墊圈 | 填料 |
|---|---|---|---|---|---|
| 材料 | 灰鑄鐵 | 不銹鋼 | 鑄銅 | 橡膠石棉板 | 膨脹石墨 |
| 公稱壓力 (MPa) |
試驗壓力(MPa) | 工作壓力(MPa) | 適用溫度 | 適用介質 | ||
|---|---|---|---|---|---|---|
| 殼體 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | ≤100℃ | 水、油品等非 腐蝕性液體 |
| 公稱通徑 (mm) |
尺 寸 | |||
|---|---|---|---|---|
| L | H | H1 | D0 | |
| 15 | 130 | 150 | 160 | 80 |
| 20 | 150 | 160 | 170 | 80 |
| 25 | 160 | 182 | 197 | 80 |
| 32 | 180 | 192 | 207 | 90 |
| 40 | 200 | 250 | 270 | 100 |
| 50 | 230 | 264 | 284 | 120 |
| 65 | 290 | 380 | 410 | 200 |
| 80 | 310 | 413 | 448 | 200 |
| 100 | 350 | 446 | 506 | 240 |
| 125 | 400 | 540 | 595 | 240 |
| 150 | 480 | 623 | 688 | 360 |
| 200 | 495 | 687 | 762 | 400 |
| 250 | 622 | 782 | 867 | 500 |
| 300 | 698 | 914 | 1009 | 500 |
| 350 | 787 | 968 | 1073 | 680 |
| 400 | 914 | 1037 | 1152 | 680 |
| 500 | 978 | 1440 | 1440 | |
| 600 | 1295 | 1790 | 1790 | |
