液體膨脹式疏水閥

一、液體膨脹式疏水閥 概述

CS14HF-16C、CS44HF- 16C型液體膨脹式疏水閥是屬于熱靜力式疏水閥的一種，它可以以在蒸汽管網和用汽設備中，及時的排除凝水和自動的阻止蒸汽泄漏，從而可以保證供汽，用汽設備的正常進行，提高汽輸送和熱源效率，該產品其關鍵感溫內件，采用優質波紋管，特殊焊接工藝制成，節能效果顯著。

液體膨脹式疏水閥	液體膨脹式疏水閥

二、液體膨脹式疏水閥 特點

1、具有排水溫度調節機構，可在80-100度之間調節，使用方便。
2、排水是連續的，而且沒有噪音。
3、溫度敏感元件，采用不銹鋼耐腐蝕。
4、不受振動，蒸汽壓力波動和水鋰的影響。
5、體積小、重量輕、安裝方便。

三、液體膨脹式疏水閥 工作原理

疏水閥的溫度元件中充滿液體，當冷凝水低于給定溫度80-100度時，元件中的液體體積變小，元件收縮，閥瓣打開冷凝水排出，反之，當冷凝水反蒸汽高于80-100度時，元件膨脹，閥瓣關閉，阻止了介質流出，可通過閥門的調節機構，調整80-100度中任意給定角定。

四、液體膨脹式疏水閥 主要外形連接尺寸

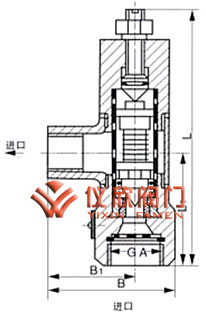

液體膨脹式疏水閥閥尺寸圖	液體膨脹式疏水閥工作壓力表

型號	公稱通徑DN（mm）	A	B	C	型號	公稱通徑DN（mm）	L	H	D	D1	D2	b	f	Z-Φd
CS14F H-16/25/40C	15	170	88	35	CS44F H-16/25/40C	15	150	195	95	65	45	14	2	4-Φ14
	20	170	88	35		20	150	205	105	75	55	14	2	4-Φ14
	25	180	90	42		25	160	215	115	85	65	14	2	4-Φ14
	32	190	95	48		32	200	230	135	100	78	16	2	4-Φ18
	40	210	105	55		40	230	250	145	110	85	16	3	4-Φ18
	50	210	108	55		50	230	270	160	125	100	16	3	4-Φ18
