直接作用彈簧薄膜式減壓閥
一、直接作用彈簧薄膜式減壓閥 結構特點和用途
本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路
 |
 |

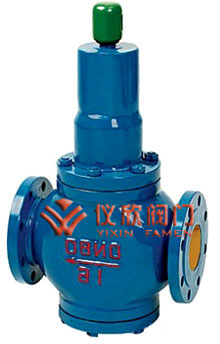

直接作用彈簧薄膜式減壓閥 |

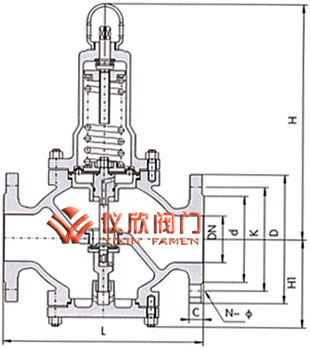

直接作用彈簧薄膜式減壓閥尺寸圖 |
二、直接作用彈簧薄膜式減壓閥 主要技術參數和性能指標
| 型號 |
Y410X / Y110X |
Y416X / Y116X |
Y42X |
| 公稱壓力(Mpa) |
1.0 |
1.6 |
2.5 |
| 殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
3.75 |
| 密封試驗壓力(Mpa) |
1.0 |
1.6 |
2.5 |
| 最高進口壓力(Mpa) |
1.0 |
1.6 |
2.5 |
| 出口壓力范圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
| 壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
| 流量特性偏差(Mpa)P2G |
GB12244-1989 |
| 滲漏量 |
0 |
| 工作溫度 |
0℃-80℃ |
三、直接作用彈簧薄膜式減壓閥 主要零件材料
| 零件名稱 |
零件材料 |
| 閥體 閥蓋 底蓋 |
WCB |
| 閥座 |
2Cr13 |
| 閥瓣 |
2Cr13 |
| 閥桿 |
2Cr13 |
| 缸套 |
2Cr13/25(鍍硬鉻) |
| 活塞 |
2Cr13 |
| O型圈 |
丁腈橡膠 |
| 密封圈 |
丁腈橡膠 |
| 膜片 |
夾織物丁腈橡膠 |
| 調節彈簧 |
60Si2Mn |
四、直接作用彈簧薄膜式減壓閥 外形尺寸
| 公稱通徑DN |
L |
H |
Hl |
| 15 |
160 |
225 |
90 |
| 20 |
160 |
265 |
98 |
| 25 |
180 |
265 |
110 |
| 32 |
200 |
265 |
110 |
| 40 |
220 |
320 |
125 |
| 50 |
250 |
320 |
125 |
| 65 |
280 |
325 |
130 |
| 80 |
310 |
385 |
160 |
| 100 |
350 |
385 |
170 |
| 125 |
400 |
430 |
200 |
| 150 |
450 |
430 |
210 |
| 200 |
500 |
560 |
240 |
| 250 |
650 |
690 |
290 |
| 300 |
800 |
800 |
335 |
| 350 |
850 |
880 |
375 |
| 400 |
900 |
980 |
405 |
| 450 |
900 |
1100 |
455 |
| 500 |
950 |
1130 |
465 |
五、直接作用彈簧薄膜式減壓閥 流量系數(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
