氣動開關蝶閥

一、氣動開關蝶閥 概述

氣動開關蝶閥按密封性能分為硬密封與軟密封，是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。氣動開關蝶閥由氣動執行機構及直通鑄造蝶閥閥體組成，蝶閥采用多層次金屬硬密封結構或者四氟軟密封結構，配行程限位開關、電磁閥、三聯件及氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動開關蝶閥具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。

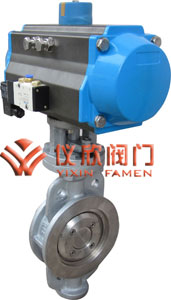

氣動開關蝶閥	氣動開關蝶閥尺寸圖

二、氣動開關蝶閥　主要零件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316
3	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
5	壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定銷	25、35、45
7、8	上、下閥軸	2Cr13、304、316、316L
9	上軸套	銅合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11、12	填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

三、氣動開關蝶閥　執行機構

執行器型號:GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力:400～700KPa
氣源接口:G1/4"、G1/8"、G3/8"、G1/2"
環境溫度:-30～+70℃
作用形式:單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件:定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

四、氣動開關蝶閥　閥體

閥體形式:直通鑄造蝶閥
公稱通徑:DN50～600mm
公稱壓力:PN1.0、1.6、2.5MPa
法蘭標準:JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式:法蘭式、對夾式
閥蓋形式:一體式
壓蓋型式:壓蓋壓緊式

五 、氣動開關蝶閥　技術參數

公稱通徑DN(mm)		50-1800
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
