氣動高壓球閥
一、氣動高壓球閥 概述
氣動高壓球閥以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，可實現全開-全關動作。氣動高壓球閥由氣動活塞式執(zhí)行機構和高壓球閥組成，可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
氣動高壓球閥廣泛應用在石油、化工、輕工、高壓設備、制藥、造紙等工業(yè)自動控制系統中，作遠距離集中控制或就地控制。
 |
 |

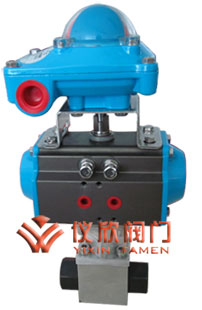

| 氣動高壓球閥（配AT汽缸） |
氣動高壓球閥外形尺寸圖 |
二、氣動高壓球閥 性能參數
| 驅 動 |
壓縮空氣4～7bar(可帶手輪) |
| 公稱通徑 |
8～100mm |
| 電控 |
DC24V、AC220V、4－20MA |
| 公稱壓力 |
1.6～6.4MPa；6.4MPa以上可定制 |
| 適用溫度 |
常溫PTFE：-29℃～+150℃ |
| 中溫PPL：-29℃～+250℃ |
| 連接方式 |
內螺紋 |
| 閥結構 |
三塊式 |
| 閥體材質 |
不銹鋼316L、316、304、304L |
| 閥球材質 |
不銹鋼316L、316、304L、304 |
| 密封材質 |
PTFE、PPL |
| 適用介質 |
氣體、水、油類、輕微腐蝕性介質等 |
| 可選附件 |
限位開關、電磁閥、減壓閥 |
三、高壓球閥 主要連接尺寸
|
尺寸 |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
φ8 |
φ10 |
φ15 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ65 |
φ80 |
φ100 |
|
L |
60 |
60 |
69 |
75 |
86 |
105 |
110 |
130 |
150 |
170 |
215 |
|
H |
50 |
50 |
55 |
60 |
70 |
82 |
90 |
105 |
120 |
132 |
160 |
|
W |
90 |
90 |
100 |
120 |
140 |
140 |
180 |
200 |
220 |
240 |
300 |
|
重量（g） |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
