電動閥門氣動閥門自力式調節閥手動閥門
1.本公司引進國外平板閘閥的先進技術，進行了重大改進，其結構合理，密封可靠，維護方便。 2.閘板，閥座經特殊工藝處理、噴焊硬質合金，耐磨四氟，實現雙重密封。并可注油脂輔助密封雙重保護，密封更可靠，使用壽命更長。 3.平板閘閥采用無填料結構，偉動機構確保閥門啟閉靈活，其啟閉力矩僅為普通閥門的3/1-1/2。 4.有導流孔平板閘閥用于需要通球清管的管線，無導流孔平板閘閥用于不需要通球清管的管線上。 5.調節型平板閘閥適用于泵、站出口及其它需調節介質的管路上，調節和截斷介質。 6.氣動平板閘閥啟閉迅速，帶緩沖機構，關閉無沖擊，氣動，手動轉換結構新穎，操作靈活，方便可靠。 7.電動平板閘閥有整體防爆型（Z9B），防爆型（Z9b），普通型（Z9）三種，可根據用戶需要選配其它型號。 8.平板閘閥廣泛適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。
 |
 |

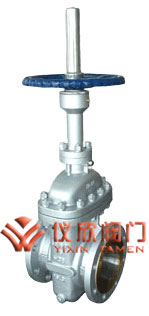

平板閘閥 | 平板閘閥尺寸圖 |
API 6D 管道閥門
JB/T5198-91管線用鋼制平板閘閥
ANSI B16.5a-1992管法蘭管件
JB/T79.1～79.2 管體鑄鋼管法蘭
GB/T13927-92通用閥門壓力試驗
JB/T9092-1999閥門的檢驗與試驗
| 壓力等級 | 常溫下試驗壓力(MPa) | 工作壓力 | 適用溫度 | 適用介質 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 左密封 | 右密封 | 殼體 | 氣體低 壓密封 |
"KZ"型 | "Z"型 | ||||||
| 公稱 壓力 |
1.6 | 1.76 | 1.76 | 2.4 | 0.5～0.7 | 1.6 | "G"型 -29～250 |
"D"型 -45～121 |
通用型 -29～121 |
含H2S和 CO2 800Mg/Nm |
石油天然氣水等 |
| 2.5 | 2.75 | 2.75 | 3.75 | 2.5 | |||||||
| 4 | 4.4 | 4.4 | 6 | 4 | |||||||
| 6.4 | 7.04 | 7.04 | 9.6 | 6.4 | |||||||
| 10 | 11 | 11 | 15 | 10 | |||||||
| 磅級 Lb |
150 | 2.07 | 2.07 | 2.93 | 1.93 | ||||||
| 300 | 5.52 | 5.52 | 7.58 | 5.06 | |||||||
| 400 | 7.31 | 7.31 | 70.0 | 6.75 | |||||||
| 600 | 11.03 | 11.03 | 15.0 | 10.12 | |||||||
| 900 | 16.54 | 16.54 | 22.4 | 15.19 | |||||||
