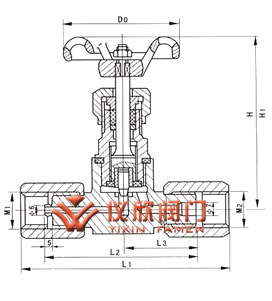

JJM1針型閥 | JJM1針型閥尺寸圖 |
| 零件名稱 | 閥桿、閥蓋、螺栓 | 閥桿、閥瓣、密封墊 | 填料 | 墊片 | 手輪 |
|---|---|---|---|---|---|
| JJM1-160-DN5 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙稀，柔性石墨 | 橡膠石棉板 | 優質碳鋼 |
| 型號 | 公稱壓力 | 試驗壓力PS(Mpa) | 工作壓力(Mpa) | 工作溫度 | 適用介質 | ||
|---|---|---|---|---|---|---|---|
| 殼體 | 密封(液) | 密封(氣) | |||||
| JJM1-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油氣水，酸，蒸汽，油品等 |
| C≤425℃ | |||||||
| 型號 | 公稱直徑 | 尺寸 | 重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L1 | Do | L2 | H | H1 | L3 | M2 | M1 | |||
| JJM1-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5 | M20×1.5左 | 1.0 |
| G1/2’ 右 | ||||||||||
