API美標止回閥

一、API美標止回閥 主要用途

止回閥選用于公稱壓力150LB～600LB,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

二、API美標止回閥 結構與特點

1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。

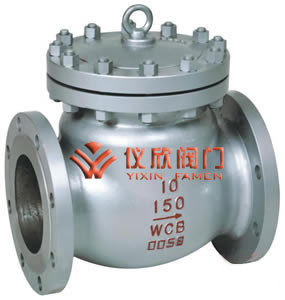

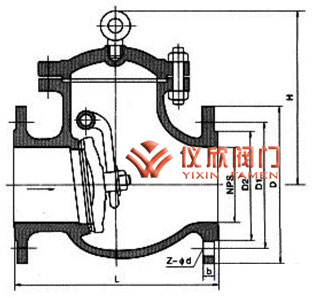

API美標止回閥	API美標止回閥尺寸圖

三、API美標止回閥 執行標準

類型	設計與制造	結構長度	法蘭尺寸	壓力～溫度	試驗～檢驗
旋啟式止回閥	ANSI B16.34	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598
升降式止回閥	BS 1868

四、API美標止回閥 性能規范

公稱壓力（Lb）		150	300	600
強度試驗	MPa	3.1	7.8	15.3
	Lbf/in2	450	1125	2225
水密封試驗	MPa	2.2	5.6	11.2
	Lbf/in2	315	815	1630
氣密封試驗	MPa	0.5～0.7
	Lbf/in2	60～100

五、API美標止回閥 主要零件材料及性能

體、蓋、瓣、搖桿、導向套	銷軸	墊片	密封面	工作溫度 （℃）	適用介質
WCB	2Cr13	增強柔性石墨 1Cr13/柔性石墨 不銹鋼/ 耐酸石棉 PTFE 齒型墊片	13Cr STL 本體材料 PTFE 尼龍	≤425	水、蒸汽、油品、 硝酸類、醋酸類、 強氧化介質、尿素
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤550
CF8	304			≤600
CF3	316
CF8M	304L
CF3M	316L

六、API美標止回閥 主要外形和連接尺寸

NPS	DN	Class 150Lb							WT(Kg)
in	mm	L	D	D1	D2	b	Z-Φd	H
2"	50	203	157	120.7	92	19.50	4-Φ19	161	17
21/2"	65	216	178	139.7	105	22.5	4-Φ19	180	23
3"	80	241	190.5	152.4	127	24	4-Φ19	190	33
4"	100	292	229	190.50	157.2	24	8-Φ19	220	44
6"	150	356	279	241.5	216	25.5	8-Φ22.5	257	78
8"	200	495	343	298.5	270	29	8-Φ22.5	292	137
10"	250	622	406	362	324	30.5	12-Φ25	350	207
12"	300	698	483	432	381	32	12-Φ25	398	279
14"	350	787	533	476.8	413	35	12-Φ29	445	387
16"	400	864	597	539.8	470	37	16-Φ29	490	446
18"	450	978	635	577.8	533	40	16-Φ32	520	621
20"	500	978	698	635	584	43	20-Φ32	546	770
24"	600	1295	813	749.3	692	48	20-Φ35	880	970
NPS	DN	Class 300Lb							WT(Kg)
in	mm	L	D	D1	D2	b	Z-Φd	H
2"	50	267	165	127	92	22.5	8-Φ19	179.5	20
21/2"	65	292	190	150	105	25	8-Φ22	190	24
3"	80	318	210	168	127	29.0	8-Φ22.5	212.4	40
4"	100	356	254	200	157	32.0	8-Φ22.5	246	51
6"	150	445	317.5	269.7	216	37.0	12-Φ22.5	292	90
8"	200	533	381	330	270	41.5	12-Φ25.5	328	175
10"	250	622	444.5	387	324	48.0	16-Φ28.5	378.6	210
12"	300	711	521	451	381	51.0	16-Φ32	420	286
14"	350	838	584	514	54	54	20-Φ32	470	400
16"	400	864	648	572	57	57	20-Φ35	530	550
18"	450	978	711	629	60	60	24-Φ35	584	700
20"	500	1016	775	686	64	64	24-Φ35	610	860
24"	600	1346	914	813	70	70	24-Φ41	860	1931
NPS	DN	Class 600Lb							WT(Kg)
in	mm	L	D	D1	D2	b	Z-Φd	H
2"	50	292	165	127	92	25	8-Φ19	203	34
21/2"	65	330	190	150	105	29	8-Φ22	229	45
3"	80	356	210	168	127	32	8-Φ22	235	63
4"	100	432	273	216	157	38	8-Φ25	286	114
6"	150	559	356	292	216	48	8-Φ29	330	207
8"	200	660	419	349	270	56	12-Φ29	381	387
10"	250	787	508	432	324	64	12-Φ32	457	580
12"	300	838	559	489	381	67	16-Φ35	584	778
14"	350	889	603	527	413	70	20-Φ38	635	9869
16"	400	991	686	603	470	76	20-Φ41	684	1380
