內螺紋三通球閥
一、內螺紋三通球閥 主要零件材質
| 零件名稱 |
材質 |
| GB |
ASTM |
| 閥體、閥蓋 |
WCB |
A216-WCB |
| 密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
| 球體 |
1Cr18Ni9Ti |
SS 304 |
| 閥座、閥桿 |
2Cr13 |
A246-416 |
| 雙頭螺柱 |
35CrMoA |
A193-B7 |
 |
 |
內螺紋三通球閥 |

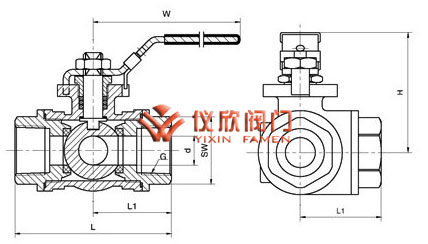

內螺紋三通球閥結構圖 |
二、內螺紋三通球閥 主要性能規范
| 公稱壓力(MPa) |
試驗壓力 |
| 殼體 |
高壓液密封 |
低壓氣密封 |
| 1.6 |
2.4 |
1.76 |
0.6 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| CLASS150 |
3.O |
2.2 |
| 適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
| 適用溫度 |
-28-350℃ |
| 應用規范 |
連接法蘭 |
JB79-59、GB9113、HG20592-97、ANSI B16.5 |
| 檢驗試驗 |
GB9/T 9092-99、API 598 |
三、內螺紋三通球閥 主要外型尺寸表
| SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
| 1/2″ |
12.7 |
75 |
59 |
126 |
71.0 |
33.5 |
37.5 |
22.4 |
35.0 |
10-20NC |
| 3/4″ |
16 |
85 |
64 |
126 |
81.5 |
39.0 |
42.5 |
22.4 |
35.0 |
10-20NC |
| 1″ |
20 |
100 |
80 |
145 |
102.0 |
50.5 |
51.5 |
22.4 |
35.0 |
10-20NC |
| 1 1/4″ |
25 |
115 |
90 |
145 |
108.5 |
51.0 |
57.5 |
25.4 |
38.1 |
10-20NC |
| 1 1/2″ |
32 |
125 |
96 |
204 |
12101 |
58.0 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
| 2″ |
38.1 |
148 |
106 |
204 |
138.5 |
65.5 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
